کابلشو بی متال
کابلشو بی متال

کابلشو بی متال

مشخصات فنی کابلشو بی‌متال :

  • جنس: ترکیب لوله آلومینیومی و پد مسی

  • پوشش: آبکاری قلع برای جلوگیری از خوردگی

  • نوع اتصال: پرسی (Cold Pressed)

  • محدوده سطح مقطع: از 16 تا 630 میلی‌متر مربع

  • زاویه اتصال: معمولاً مستقیم، در برخی مدل‌ها زاویه‌دار

  • اندازه سوراخ پیچ: از M6 تا M20

  • دمای کاری: حدود -40 تا +120 درجه سانتی‌گراد

  • کاربرد: اتصال کابل آلومینیومی به تجهیزات مسی مانند شینه یا ترمینال

  • ویژگی خاص: جلوگیری از خوردگی گالوانیکی بین آلومینیوم و مس

  • استاندارد: مطابق با استاندارد DIN 46267 و مشابه‌ها

برچسبها
دسته بندی ها

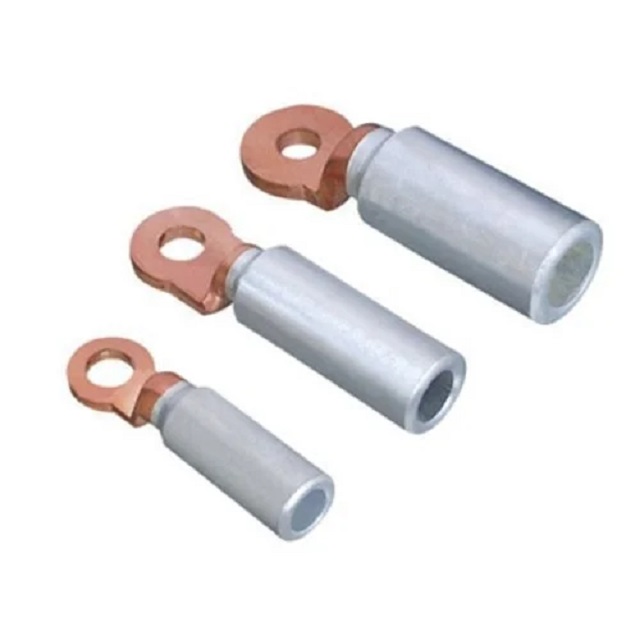

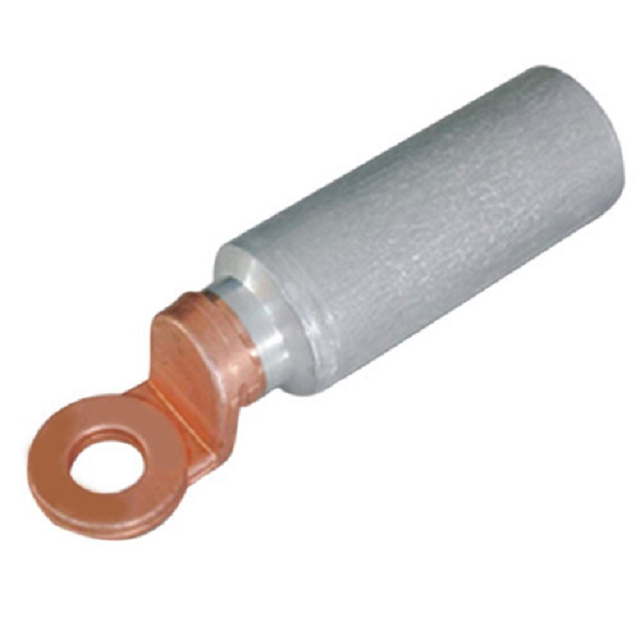

معرفی کابلشو بی‌متال

کابلشو بی‌متال یک نوع تخصصی از کابلشوهای الکتریکی است که برای اتصال کابل‌های آلومینیومی به شینه‌های مسی طراحی شده است. این محصول از ترکیب دو فلز آلومینیوم و مس ساخته می‌شود تا از بروز پدیده خوردگی گالوانیکی ناشی از اتصال دو فلز ناهمجنس جلوگیری شود.

قسمت ورودی کابل از جنس آلومینیوم و بخش اتصال به شینه از جنس مس ساخته شده است. این طراحی دو فلزی، انتقال جریان برق را به‌صورت ایمن، یکنواخت و بدون افت قابل‌توجه ممکن می‌سازد.

کابلشو بی‌متال (Bi-Metal Cable Lug) برای مواقعی طراحی شده است که هادی کابل و محل اتصال از دو جنس متفاوت (معمولاً آلومینیوم و مس) باشند. در چنین شرایطی، اتصال مستقیم می‌تواند موجب پدیده خوردگی گالوانیکی (اکسیداسیون) و کاهش طول عمر سیستم الکتریکی شود. کابلشو بی‌متال با ترکیب دو فلز مس و آلومینیوم، از ایجاد این خوردگی جلوگیری کرده و اتصالی ایمن، پایدار و با دوام فراهم می‌سازد.

مشخصات فنی کابلشو بی‌متال

  • استاندارد تولید: DIN 48201

  • مواد اولیه:

    • آلومینیوم (Al): خلوص 99.5٪

    • مس (Cu): خلوص 99.5٪

  • ساختار: بخش ابتدایی از لوله آلومینیومی و انتهای اتصال از مس قلع‌اندود، جوش داده شده با فناوری Friction Welding برای انتقال بهینه جریان

  • مناسب برای: هادی‌های آلومینیومی با محل اتصال مسی

جدول سایزهای استاندارد کابلشو بی‌متال

سطح مقطع کابل (mm²) قطر پیچ D2 (mm) قطر داخلی D1 (mm) طول کلی L (mm)
16 8 5.8 52
25 8 6.8 60
35 12 8 67
50 12 9.8 72
70 12 11.2 86
95 12 13.2 90
120 12 14.7 91
150 12 16.3 103
185 12 18.3 106
240 16 21 116
300 16 23.3 124
400 16 26 165

ویژگی‌های کابلشو بی‌متال

  • ساختار ترکیبی: ورودی از جنس آلومینیوم و خروجی از جنس مس

  • جوش‌کاری انفجاری دو فلز: برای اتصال دائمی و مقاوم میان آلومینیوم و مس

  • مقاوم در برابر خوردگی گالوانیکی: مناسب برای اتصال کابل آلومینیومی به تجهیزات مسی

  • قابلیت پرس‌کاری: نصب آسان با دستگاه Crimping استاندارد

  • پوشش ضد اکسیداسیون: برخی مدل‌ها دارای لایه محافظ برای افزایش دوام

کاربردهای کابلشو بی‌متال

کابلشوهای بی‌متال در مواردی به‌کار می‌روند که نیاز به اتصال کابل آلومینیومی به تجهیزات با هادی مسی وجود دارد. از جمله کاربردها می‌توان به موارد زیر اشاره کرد:

  • تابلوهای برق فشار ضعیف و متوسط

  • سیستم‌های توزیع و انتقال برق

  • خطوط تغذیه با کابل‌های خودنگهدار آلومینیومی

  • پروژه‌های صنعتی، ساختمانی و نیروگاه‌ها

  • اتصال کابل‌های آلومینیومی به شینه‌های مسی یا کلیدهای قدرت

مزایای استفاده از کابلشو بی‌متال

  • اتصال ایمن بین دو فلز ناهمجنس بدون ایجاد خوردگی

  • انتقال جریان با کمترین افت ولتاژ و حرارت

  • نصب سریع و استاندارد با ابزار پرس

  • کاهش هزینه‌ها در پروژه‌هایی با کابل آلومینیومی

  • طول عمر بالا در شرایط محیطی سخت و صنعتی

سایزهای موجود کابلشو بی‌متال

کابلشوهای بی‌متال در سایزهای متنوعی تولید می‌شوند تا پاسخگوی نیاز انواع پروژه‌ها باشند:

  • سایزهای رایج: ۲۵، ۳۵، ۵۰، ۷۰، ۹۵، ۱۲۰

  • سایزهای بزرگ‌تر: ۱۸۵، ۲۴۰، ۳۰۰، ۴۰۰، ۵۰۰ میلی‌متر مربع

قطر سوراخ پیچ و ضخامت اتصال نیز متناسب با تجهیزات نصب قابل انتخاب است.

نکات مهم هنگام خرید کابلشو بی‌متال

  • انتخاب سایز دقیق: کابلشو باید دقیقاً با سطح مقطع کابل آلومینیومی مطابقت داشته باشد.

  • تطابق با نوع شینه: بررسی شود که قسمت اتصال با شینه مسی از جنس مس طراحی شده باشد.

  • پوشش و محافظت سطحی: در مناطق مرطوب، کابلشو دارای پوشش ضد اکسیداسیون باشد.

  • نصب با ابزار مناسب: استفاده از دستگاه پرس با قالب استاندارد الزامی است.

  • اعتبار برند: برندهای معتبر تولیدکننده کابلشو بی‌متال کیفیت بالاتری ارائه می‌دهند.

نتیجه‌گیری

کابلشو بی‌متال، راه‌حلی تخصصی و مهندسی‌شده برای رفع مشکلات اتصال بین فلز آلومینیوم و مس است. این نوع کابلشو با ترکیب ساختاری منحصربه‌فرد، عملکرد پایدار، انتقال جریان ایمن و دوام بالا را در پروژه‌های الکتریکی تضمین می‌کند. انتخاب صحیح و نصب اصولی کابلشو بی‌متال، موجب افزایش ایمنی، کاهش تلفات و ارتقاء بهره‌وری سیستم برق خواهد شد.
