کابلشو

کابلشو (Cable Lug یا Terminal Lug) یکی از قطعات کلیدی در اتصالات الکتریکی است که برای اتصال ایمن و مطمئن کابل‌ها به ترمینال‌ها، کلیدها، تابلوهای برق و سایر تجهیزات الکتریکی استفاده می‌شود. این قطعه کوچک اما حیاتی، از انتقال حرارت و مقاومت اضافه در اتصالات جلوگیری کرده و ایمنی سیستم را افزایش می‌دهد.

۱. دسته‌بندی کابلشوها بر اساس جنس و ساختار

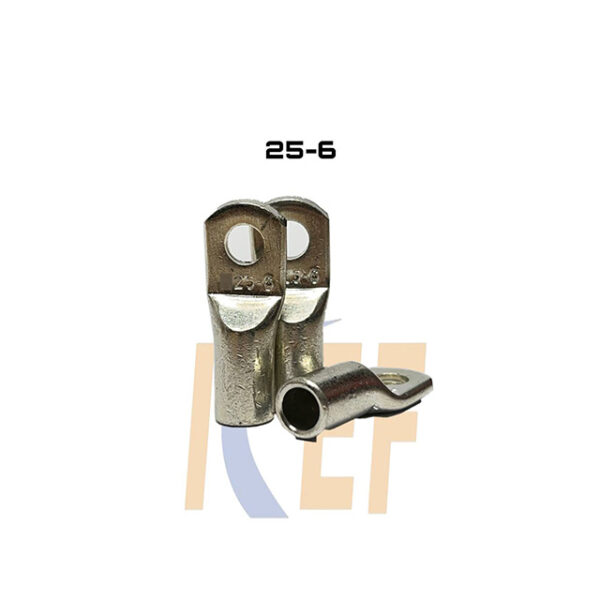

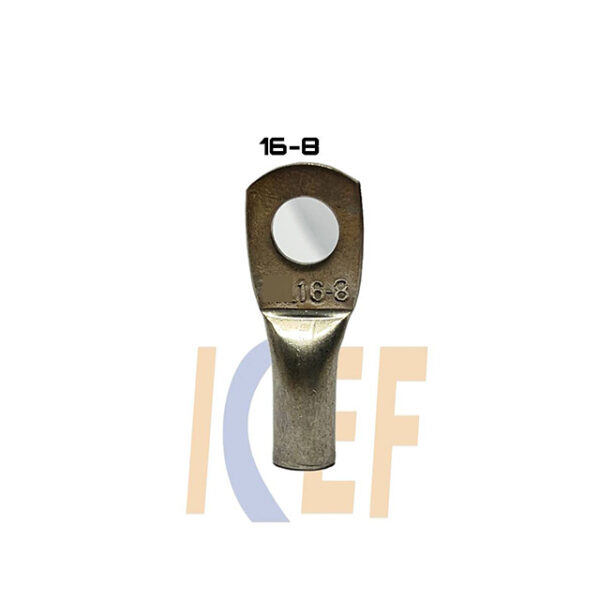

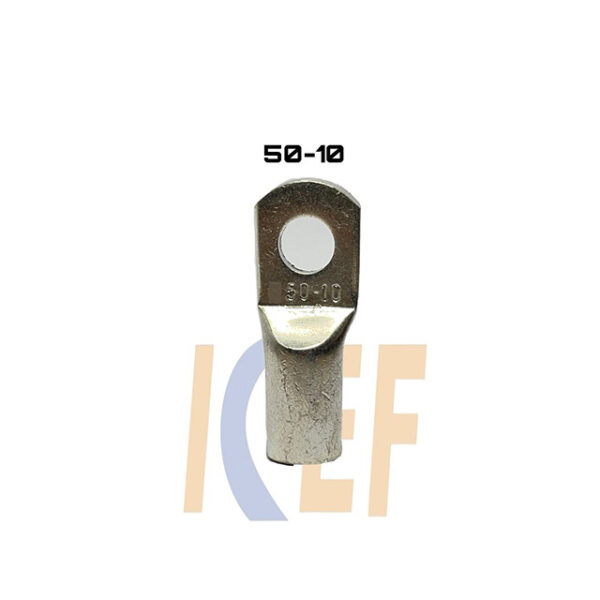

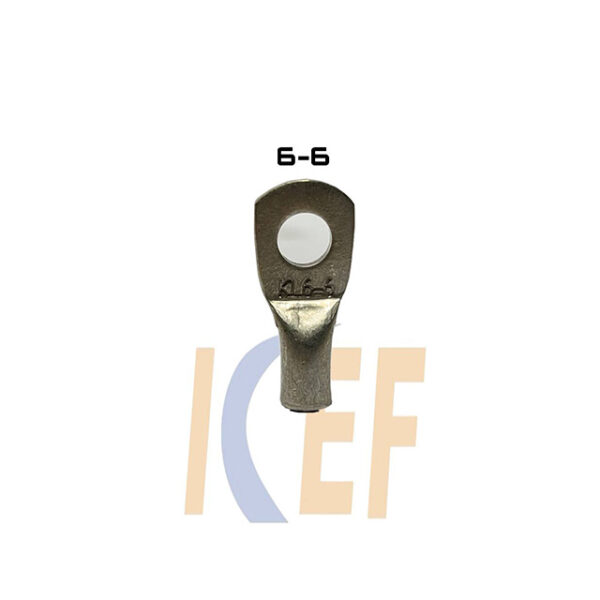

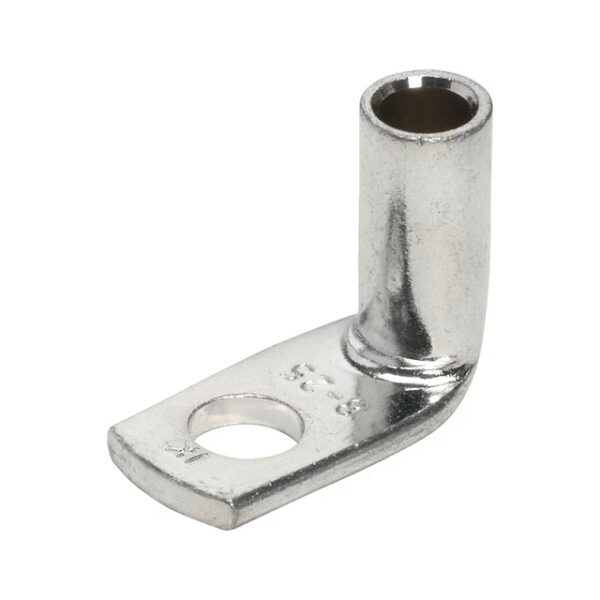

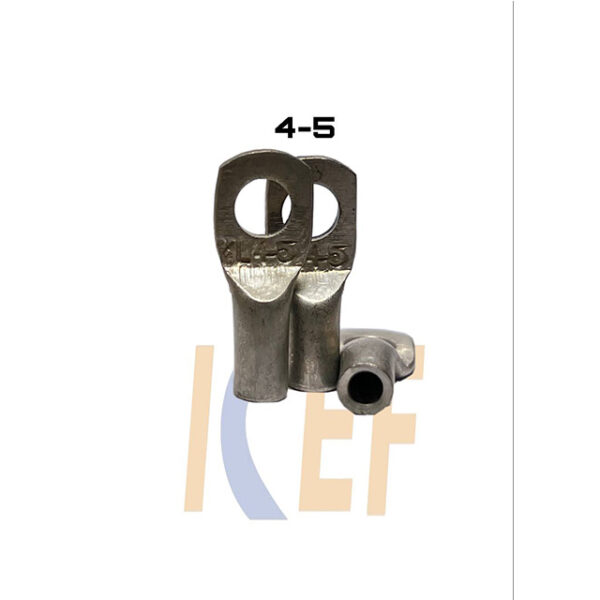

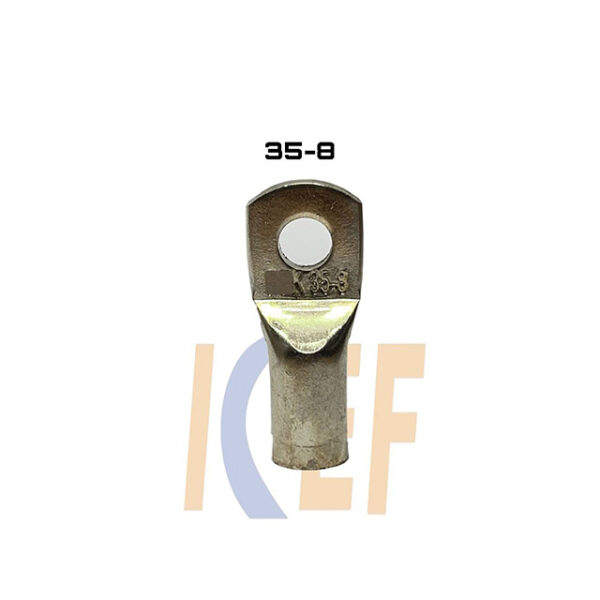

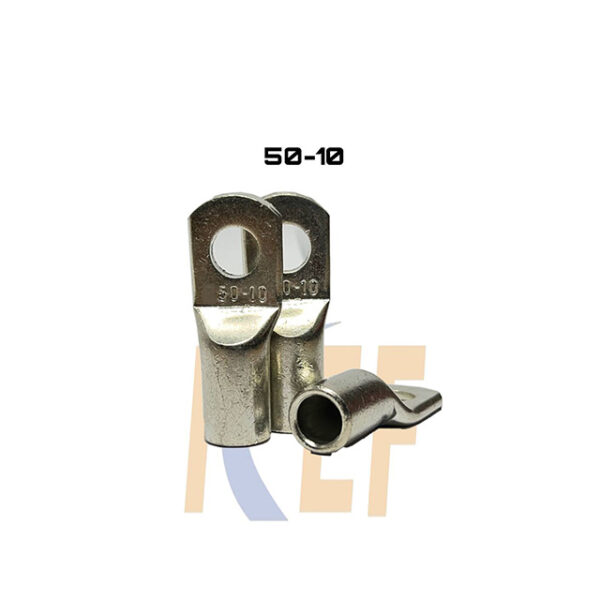

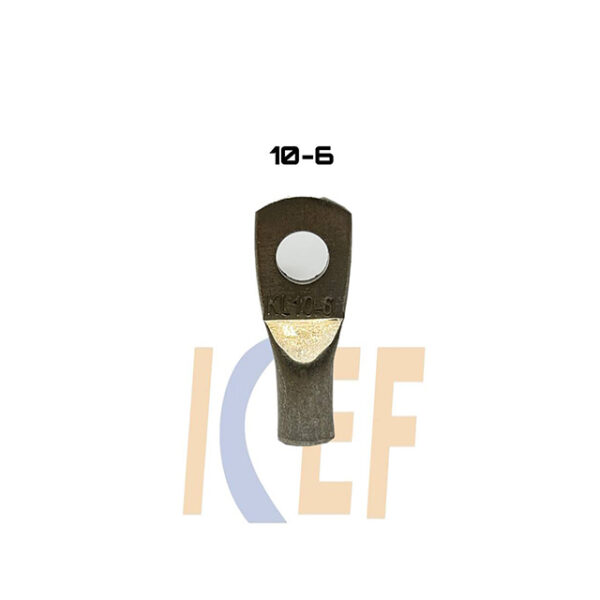

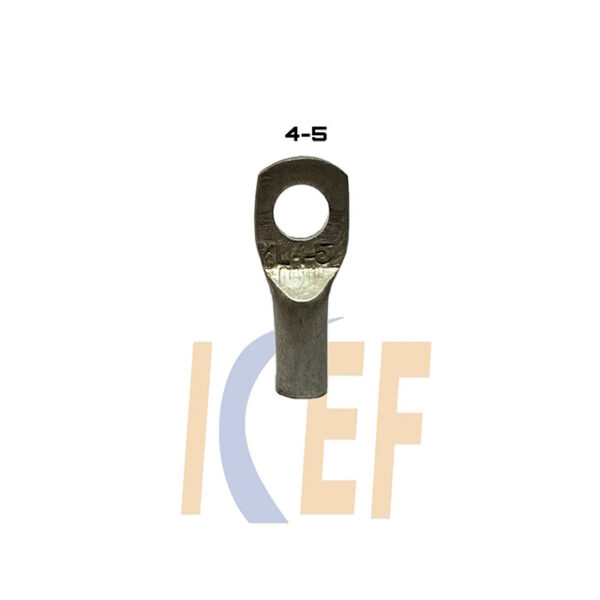

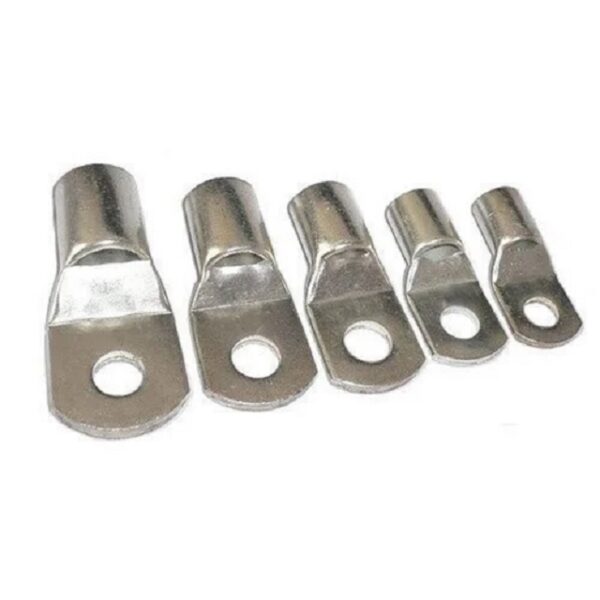

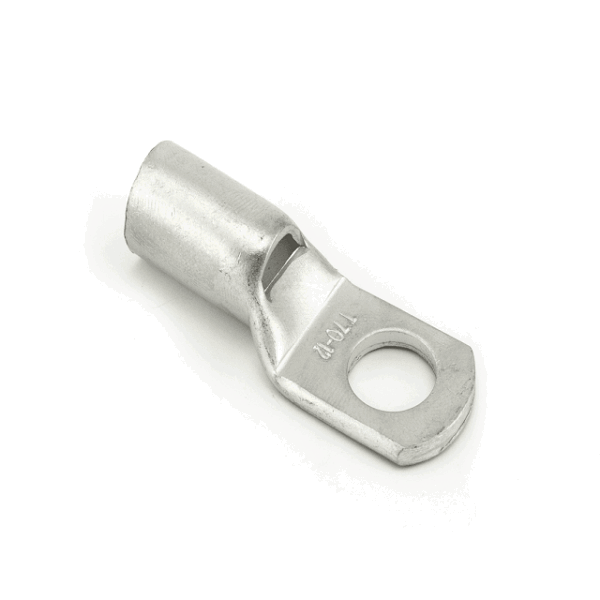

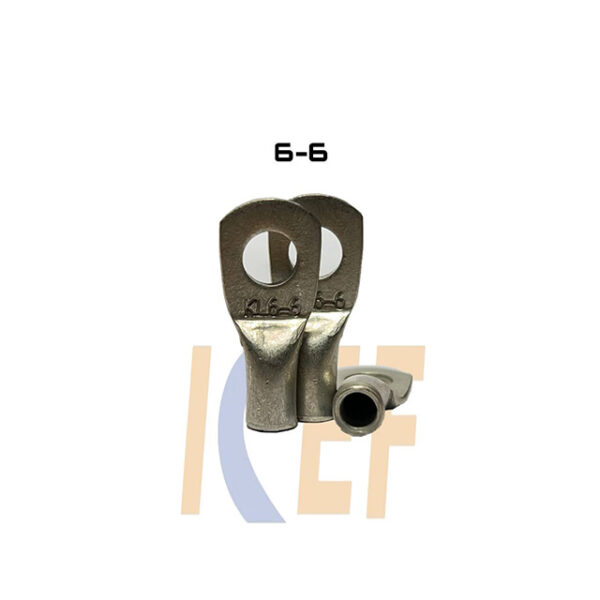

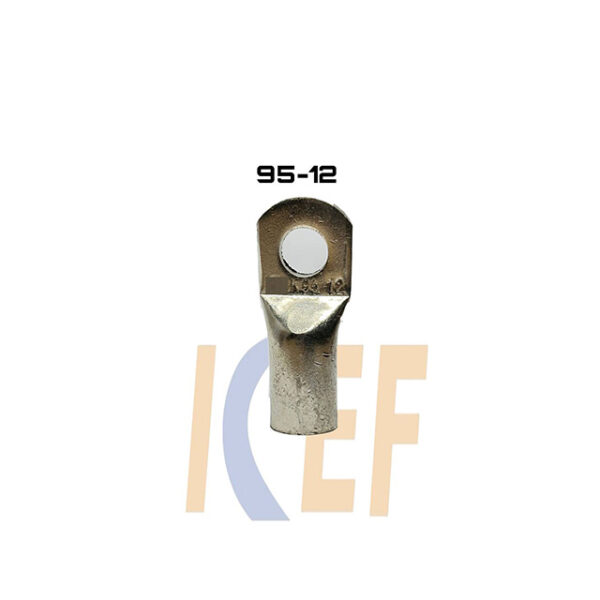

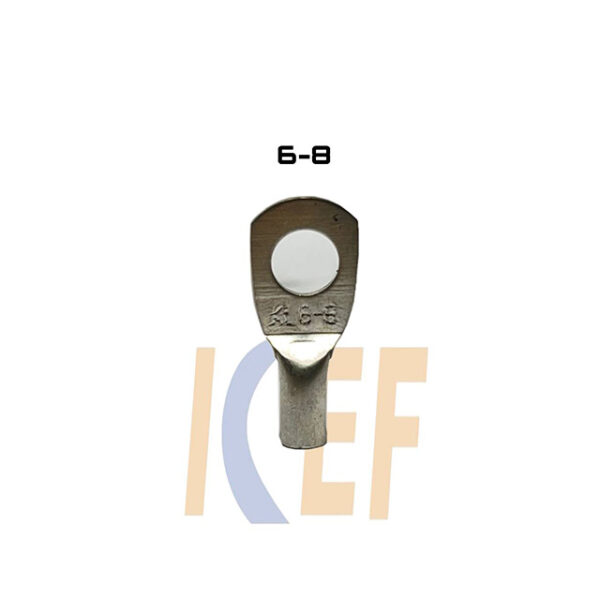

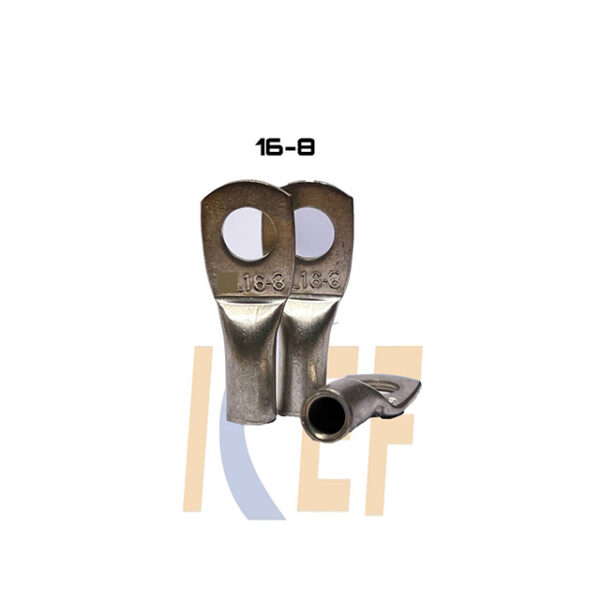

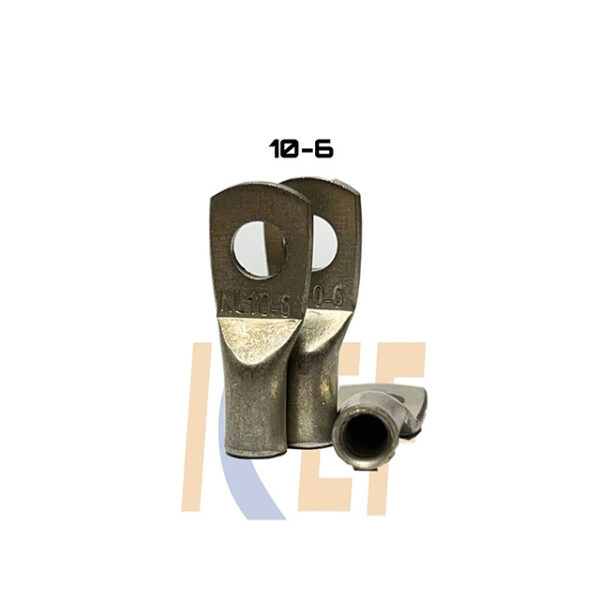

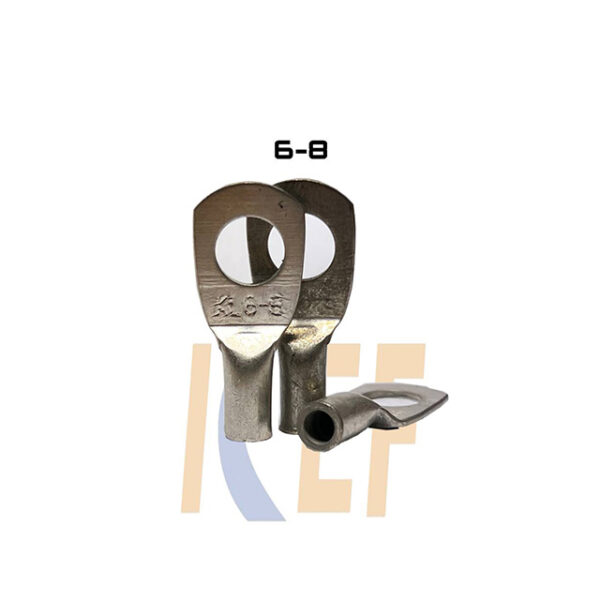

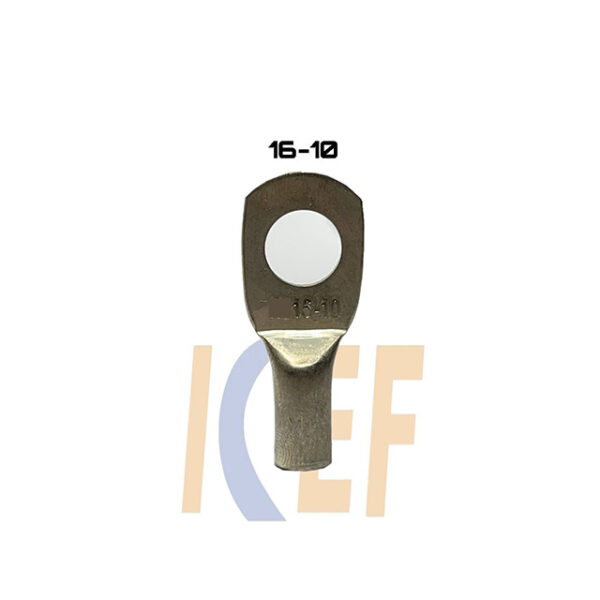

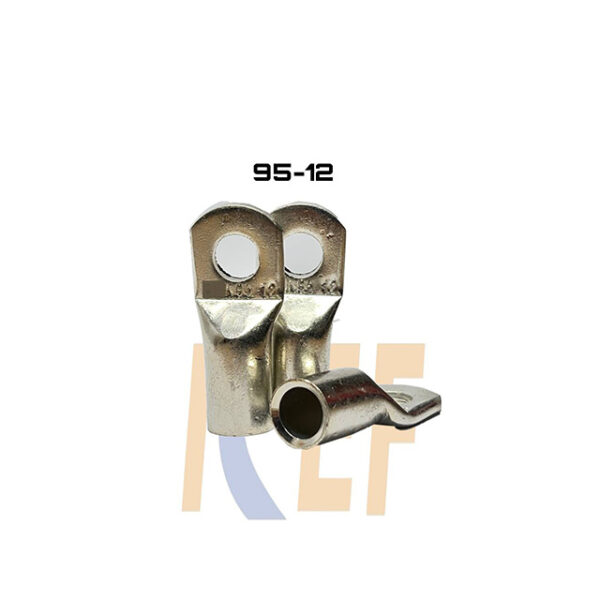

۱.۱. کابلشوهای مسی (Copper Lugs)

  • ویژگی‌ها: رسانایی بالا، مقاومت در برابر خوردگی و حرارت

  • انواع:

    • مس آنیل شده (Annealed Copper): نرم و انعطاف‌پذیر، مناسب برای کابل‌های انعطاف‌پذیر

    • مس قلع‌اندود (Tin-Plated Copper): مقاوم در برابر اکسیداسیون، مناسب برای محیط‌های مرطوب

  • کاربرد: تابلوهای برق، پست‌های فشارقوی، صنایع سنگین

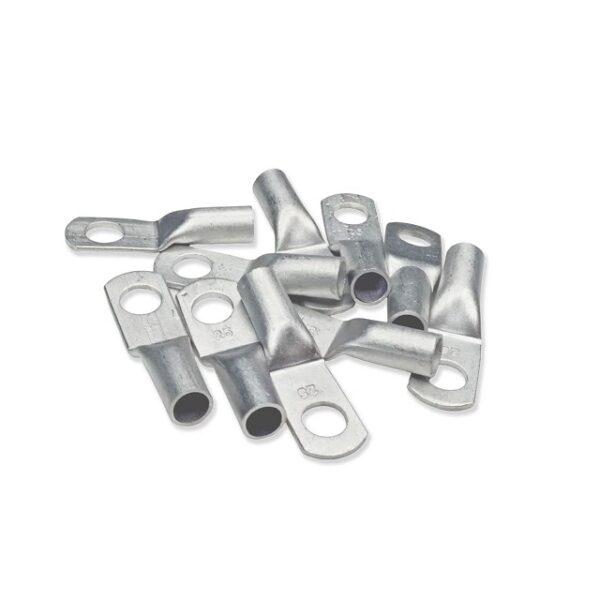

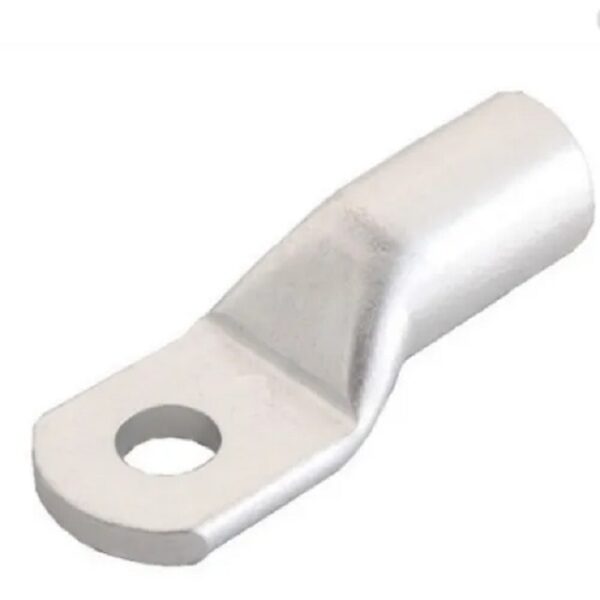

۱.۲. کابلشوهای آلومینیومی (Aluminum Lugs)

  • ویژگی‌ها: سبک‌تر و ارزان‌تر از مس، اما رسانایی کمتر

  • کاربرد: خطوط انتقال هوایی، سیستم‌های زمینی با کابل‌های آلومینیومی

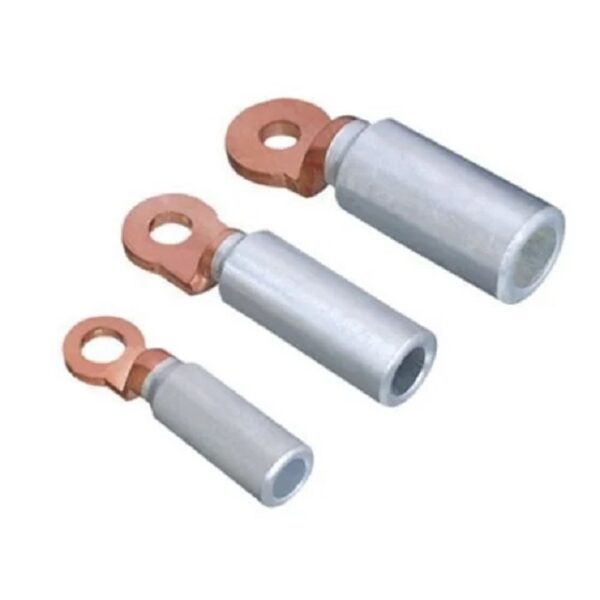

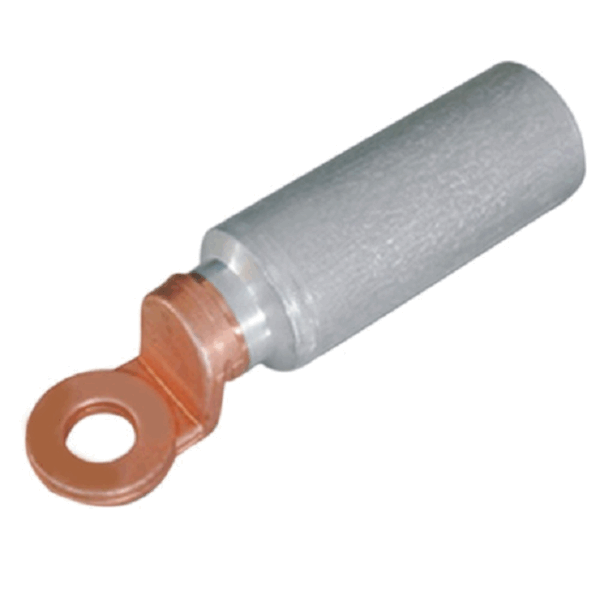

۱.۳. کابلشوهای دو فلزی (Bimetallic Lugs)

  • طراحی: یک طرف آلومینیوم (برای اتصال به کابل Al) و طرف دیگر مس (برای اتصال به ترمینال مسی)

  • مزیت: جلوگیری از خوردگی گالوانیک در اتصالات مس-آلومینیوم

  • استاندارد: IEC 61238 برای اتصالات فشارقوی

۲. انواع کابلشو بر اساس روش اتصال

۲.۱. کابلشوهای پرسی (Crimp Lugs)

  • نحوه نصب: با استفاده از ابزار پرس (Crimping Tool) فشرده می‌شوند.

  • مزایا: اتصال مستحکم، مقاوم در برابر لرزش و حرارت

  • کاربرد: صنایع خودرو، سیستم‌های انرژی تجدیدپذیر

۲.۲. کابلشوهای لحیمی (Soldering Lugs)

  • نحوه اتصال: با قلع لحیم پر می‌شوند.

  • معایب: احتمال شکنندگی در دمای بالا، زمان‌بر بودن نصب

۲.۳. کابلشوهای پیچی (Screw Type Lugs)

  • ویژگی: دارای پیچ برای اتصال آسان

  • استفاده: تابلوهای کنترل، اتصالات موقت

۳. استانداردهای مهم کابلشوها

  • IEC 61238: استاندارد بین‌المللی برای اتصالات کابل‌های فشارقوی

  • UL 486A/B: استاندارد آمریکایی برای اتصالات الکتریکی

  • DIN 46235: استاندارد آلمانی برای کابلشوهای مسی و آلومینیومی

۴. نکات مهم در انتخاب کابلشو

✅ سایز کابل (مطابق با سطح مقطع کابل)
✅ جنس کابلشو (مس، آلومینیوم یا دو فلزی)
✅ نوع اتصال (پرسی، لحیمی، پیچی)
✅ شرایط محیطی (دما، رطوبت، مواد خورنده)

نتیجه‌گیری

کابلشوها نقش حیاتی در ایمنی و کارایی سیستم‌های الکتریکی دارند. انتخاب نوع مناسب آن بر اساس جنس، روش اتصال و استانداردهای مرتبط، از خرابی‌های سیستم جلوگیری می‌کند. با پیشرفت فناوری، کابلشوهای هوشمند با قابلیت‌های مانیتورینگ نیز در حال توسعه هستند.
