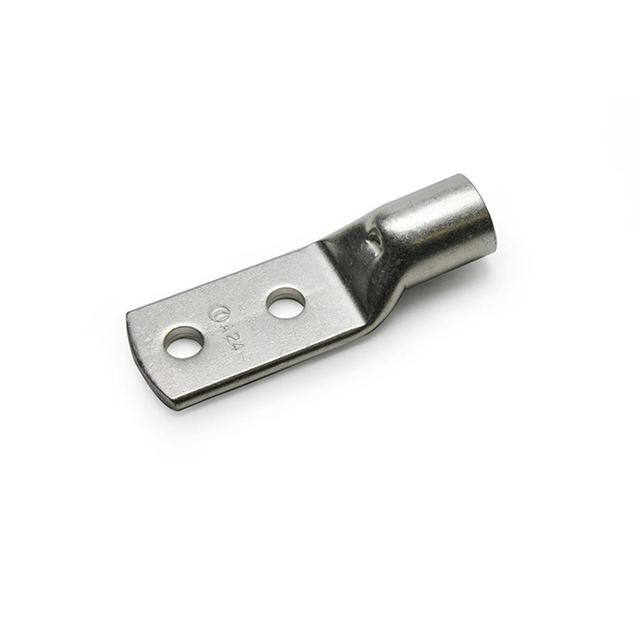

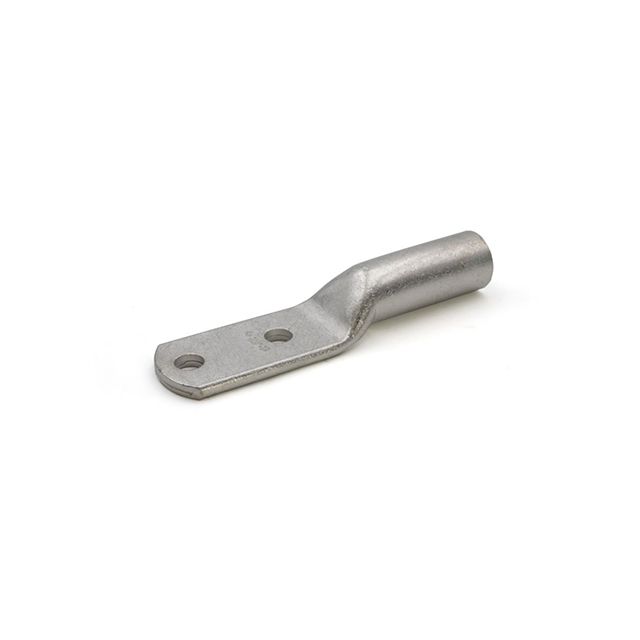

کابلشو دو سوراخ

معرفی کابلشو دو سوراخ

کابلشو دو سوراخ یکی از انواع کابلشوهای تخصصی در صنعت برق است که با هدف ایجاد اتصال محکم‌تر و ایمن‌تر به شینه یا تجهیزات الکتریکی طراحی شده است. این کابلشو دارای دو نقطه اتصال پیچ است که در مقایسه با مدل‌های تک سوراخ، توزیع یکنواخت نیروی اتصال و مقاومت مکانیکی بالاتر را فراهم می‌سازد.

این نوع کابلشو برای کاربردهای صنعتی، نیروگاهی، تابلوهای برق و سیستم‌هایی که ارتعاش، فشار مکانیکی یا جریان بالا وجود دارد بسیار مناسب است.

کابلشو دو سوراخ  اتصال مطمئن برای سیستم‌های ارتینگ برق

کابلشو دو سوراخ یا کابلشو ارت دو سوراخ یکی از اجزای حیاتی در اتصالات الکتریکی به‌ویژه در سیستم‌های ارتینگ است. طراحی آن به‌گونه‌ای است که دارای دو نقطه اتصال (دو سوراخ) می‌باشد تا اتصال به شینه یا سایر نقاط اتصال به‌صورت محکم و پایدار انجام شود. این نوع کابلشو از نظر مکانیکی نسبت به نوع تک سوراخ مقاوم‌تر بوده و از چرخش یا لغزش در محل اتصال جلوگیری می‌کند.

مشخصات فنی کابلشو ارت دو سوراخ

• مواد اولیه: کویل مسی با خلوص ۹۹.۵٪

• پوشش سطحی: قلع اندود برای محافظت در برابر خوردگی

• تعداد سوراخ: دو عدد برای تثبیت بهتر اتصال

• استاندارد ساخت: منطبق با استانداردهای ارتینگ برق

• کاربرد: اتصال هادی‌های مسی به شینه ارت، چاه ارت، تابلو برق و سایر نقاط اتصال زمین

ویژگی‌ها و مزایا

• افزایش پایداری و استحکام اتصال به‌دلیل وجود دو نقطه تثبیت

• کاهش مقاومت در محل اتصال و افزایش ایمنی سیستم ارت

• جلوگیری از اکسید شدن و افزایش طول عمر قطعه

• نصب آسان با ابزار پرس استاندارد

• مناسب برای محیط‌های صنعتی، تجاری و مسکونی

موارد استفاده رایج کابلشو دو سوراخ

• تابلوهای برق صنعتی

• سیستم‌های ارتینگ ساختمان‌ها

• اتصال کابل‌های ارت به صفحات ارت یا شینه

• پروژه‌های انتقال و توزیع برق

ویژگی‌های کابلشو دو سوراخ

• جنس بدنه: تولید شده از لوله مسی یا آلومینیومی با خلوص بالا

• پوشش سطحی: آبکاری شده با قلع برای جلوگیری از خوردگی و اکسیداسیون

• تعداد سوراخ اتصال: دو سوراخ با فواصل استاندارد جهت نصب روی شینه‌های دوبل یا صفحات توزیع

• استاندارد ساخت: مطابقت با استانداردهای صنعتی از نظر ابعاد، ضخامت و قطر پیچ

• مقاومت مکانیکی بیشتر: در برابر ارتعاش و فشار نسبت به کابلشوهای تک سوراخ

کاربردهای کابلشو دو سوراخ

کابلشو دو سوراخ در شرایطی به‌کار می‌رود که ایمنی و پایداری اتصال در اولویت است. از جمله کاربردهای آن:

• تابلوهای برق صنعتی با بار جریان بالا

• اتصال به شینه‌های مسی دوبل یا صفحات مسطح

• تجهیزات قدرت و کلیدهای اتوماتیک با طراحی خاص اتصال

• پروژه‌های حساس مانند نیروگاه، پست برق و کارخانه‌های سنگین

• سیستم‌های UPS، دیزل ژنراتور، بانک خازنی و سیستم ارت

مزایای استفاده از کابلشو دو سوراخ

• اتصال محکم‌تر به شینه‌ها و ترمینال‌ها با دو پیچ هم‌زمان

• کاهش احتمال شل شدن اتصال در اثر ارتعاش یا تغییرات دمایی

• تقسیم فشار مکانیکی روی دو نقطه برای افزایش عمر اتصال

• نصب مطمئن در پروژه‌های با حساسیت بالا و شرایط خاص

• افزایش سطح تماس با شینه جهت عبور جریان بیشتر با افت کمتر

سایزهای قابل سفارش کابلشو دو سوراخ

این نوع کابلشو در سایزهای مختلف و با قطر سوراخ‌های متنوع تولید می‌شود. سایزهای پرکاربرد عبارت‌اند از:

• ۲۵، ۳۵، ۵۰، ۷۰، ۹۵، ۱۲۰، ۱۵۰، ۱۸۵، ۲۴۰ و ۳۰۰ میلی‌متر مربع

فاصله بین سوراخ‌ها، ضخامت پایه، و قطر هر سوراخ قابل تنظیم با نیاز پروژه است.

نکات مهم هنگام خرید کابلشو دو سوراخ

• تطابق با سایز کابل: کابلشو باید دقیقاً با سطح مقطع کابل موردنظر مطابقت داشته باشد.

• اندازه و فاصله سوراخ‌ها: باید با فاصله پیچ‌های شینه یا ترمینال هماهنگ باشد.

• جنس مناسب: در صورت استفاده با کابل مسی، از کابلشوی مسی استفاده شود؛ برای کابل آلومینیومی از بی‌متال یا آلومینیومی.

• پوشش محافظ: در محیط‌های مرطوب یا صنعتی از مدل‌هایی با پوشش قلع یا نیکل استفاده شود.

• استفاده از پرس استاندارد: برای ایجاد اتصال ایمن، استفاده از ابزار Crimping توصیه می‌شود.

نتیجه‌گیری

کابلشو دو سوراخ با طراحی خاص و پایداری مکانیکی بالا، انتخابی حرفه‌ای برای پروژه‌هایی است که در آن‌ها ایمنی، دوام و مقاومت در برابر تنش‌های محیطی اهمیت بالایی دارد. با رعایت اصول انتخاب سایز و نصب صحیح، این نوع کابلشو می‌تواند عملکرد الکتریکی سیستم را به طور محسوسی ارتقاء دهد و از بروز خطاهای اتصالی جلوگیری نماید.
